Zusatzaufgabe “Vektorgrafik”:

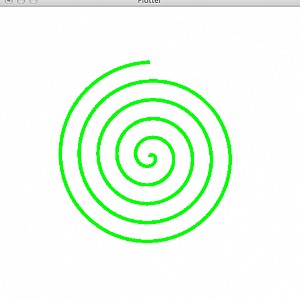

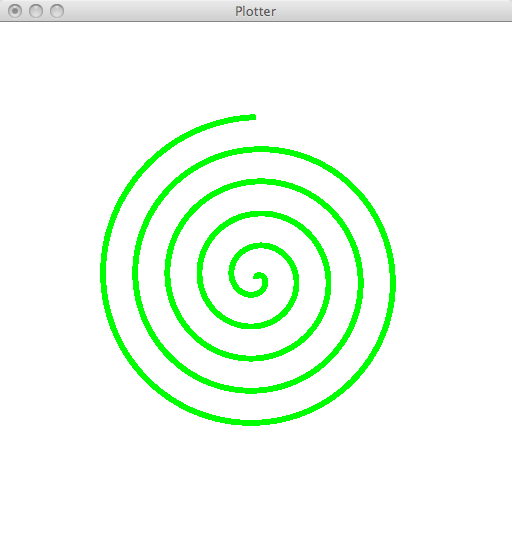

Zeichnen Sie eine Spirale:

Drehvektor

$\vec{r}(\phi)= (r_x, r_y)^T = (sin(\phi + \theta), cos(\phi + \theta))^T$

Spiralfunktion

$\vec{f}(\phi)= c \cdot \phi \cdot \vec{r}(\phi) + \vec{o}$ ,

mit den Konstanten

$\theta=0$ ,

$c=0.01$ und

$\vec{o}=(\frac12, \frac12)^T$

Die Spirale soll von $\phi=0..5\cdot2\cdot\pi$ parametrisiert sein, also ingesamt 5 Umrundungen durchlaufen. Die Spirale soll aus Liniensegmenten zusammengesetzt werden, d.h. ein Liniensegment hat die zwei Endpunkte $f(\phi)$ und $f(\phi+\Delta\phi)$ für $\phi=n\Delta\phi, n=0,1,2,...$ . Wählen sie die Schrittweite $\Delta\phi$ eines Segments so klein, dass die Spirale keine erkennbaren Unstetigkeiten aufweist.

Zusatzaufgabe: Implementieren Sie eine Hypnosespirale, d.h. Sie können die Spirale drehen lassen, indem Sie die Konstante $\theta$ bei jedem Zeichendurchlauf erhöhen. Einen kontinuierlichen Zeichenverlauf bewirkt man, indem der letzte Parameter von plot_openwindow() auf TRUE gesetzt wird.
